CATALOGO
/
8M032 S/W

8M032 S/W

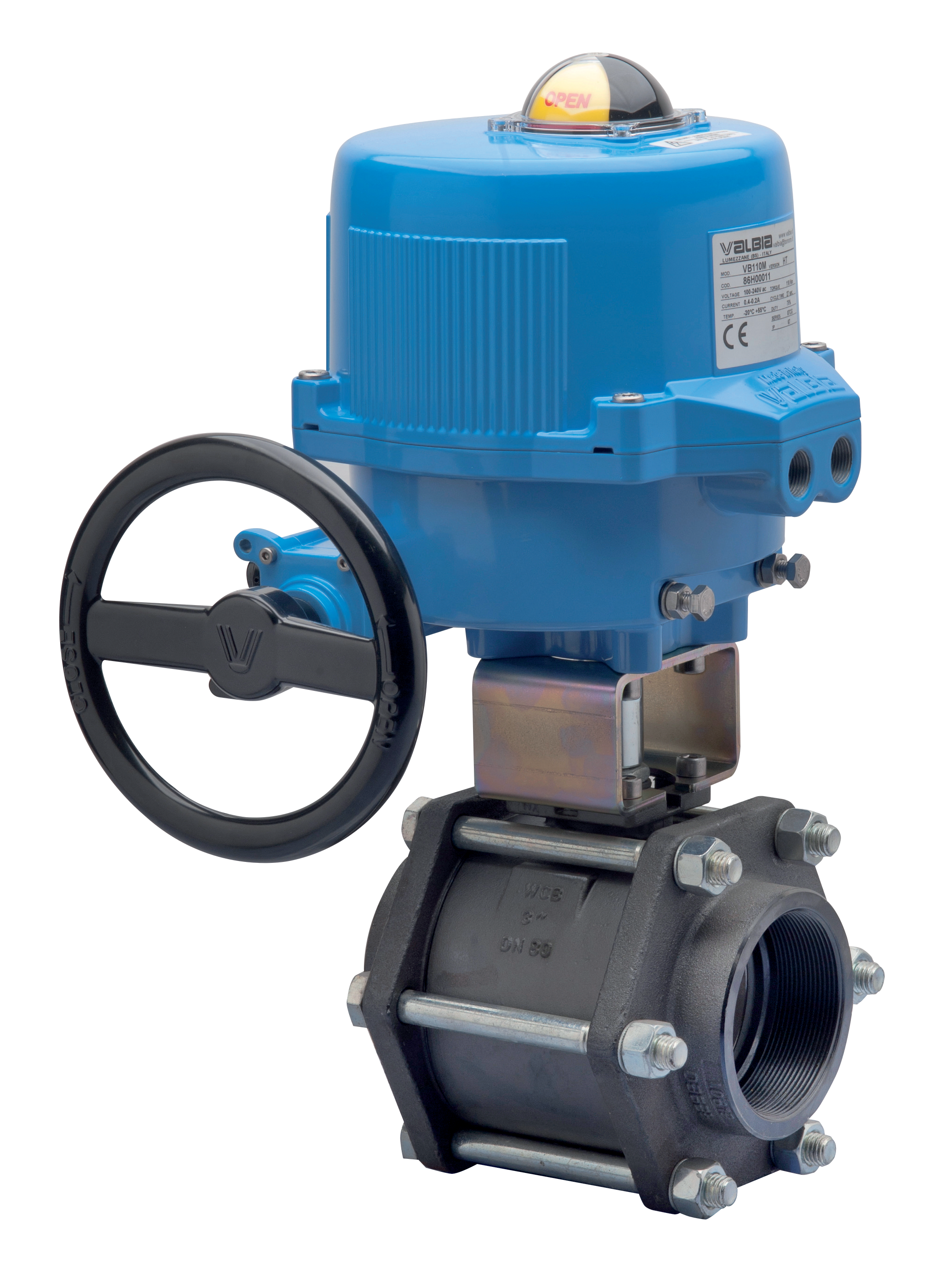

Valvola a sfera 2 vie in tre pezzi, passaggio totale [Valpres artt. 713000 F/F - 714000 SW - 715000 BW] acciaio al carbonio LCB con sfera e asta in inox AISI 304.
Specifiche tecniche
Disegno
Tabella
CODICE DIMENSIONI DN VOLTAGGIO PN B C D E F G H I R S T ACT. KIT
8M03200106 1" 25 12V AC-DC 40 320 291 161 187 63 124 92 58 - - - VB030M RI3030
8M03200206 1" 25 24V AC-DC 40 320 291 161 187 63 124 92 58 - - - VB030M RI3030
8M03200406 1" 25 100-240V AC 40 320 291 161 187 63 124 92 58 - - - VB030M RI3030
8M03200107 1 1/4" 32 12V AC-DC 25 328 294 161 187 63 124 106 67 - - - VB030M RI3030
8M03200207 1 1/4" 32 24V AC-DC 25 328 294 161 187 63 124 106 67 - - - VB030M RI3030
8M03200407 1 1/4" 32 100-240V AC 25 328 294 161 187 63 124 106 67 - - - VB030M RI3030
8M03200108 1 1/2" 40 12V AC-DC 25 373 335 176 197 63 134 116 76 - - - VB060M RI3031
8M03200208 1 1/2" 40 24V AC-DC 25 373 335 176 197 63 134 116 76 - - - VB060M RI3031
8M03200408 1 1/2" 40 100-240V AC 25 373 335 176 197 63 134 116 76 - - - VB060M RI3031
8M03200110 2" 50 12V AC-DC 25 387 342 176 197 63 134 136 90 - - - VB060M RI3031
8M03200210 2" 50 24V AC-DC 25 387 342 176 197 63 134 136 90 - - - VB060M RI3031
8M03200410 2" 50 100-240V AC 25 387 342 176 197 63 134 136 90 - - - VB060M RI3031
8M03200112 2 1/2" 65 12V AC-DC 16 448 381 200 266 165 101 153 134 167 103 225 VB110M RI3003
8M03200212 2 1/2" 65 24V AC-DC 16 448 381 200 266 165 101 153 134 167 103 225 VB110M RI3003
8M03200412 2 1/2" 65 100-240V AC 16 448 381 200 266 165 101 153 134 167 103 225 VB110M RI3003
8M03200114 3" 80 12V AC-DC 16 473 393 200 266 165 101 180 161 167 103 225 VB110M RI3003
8M03200214 3" 80 24V AC-DC 16 473 393 200 266 165 101 180 161 167 103 225 VB110M RI3003
8M03200414 3" 80 100-240V AC 16 473 393 200 266 165 101 180 161 167 103 225 VB110M RI3003
8M03200118 4" 100 12V AC-DC 16 425 429 200 266 165 101 217 190 167 103 225 VB190M RI3004
8M03200218 4" 100 24V AC-DC 16 425 429 200 266 165 101 217 190 167 103 225 VB190M RI3004
8M03200418 4" 100 100-240V AC 16 425 429 200 266 165 101 217 190 167 103 225 VB190M RI3004
