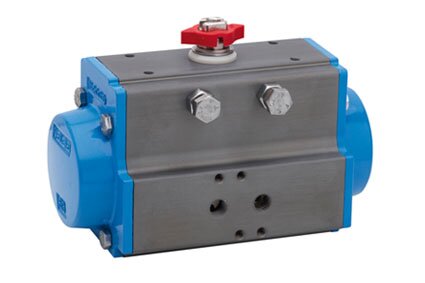

Disegno
Materiali
POSIZIONE |
NOME PARTE |
MATERIALE |
N.° PEZZI |
1 |
Corpo |
Extruded aluminium |
1 |
2 |
Pignone antiespulsione |
Steel |
1 |
3 |
O-ring |
NBR |
1 |
4 |
Anello distanziale |
POM |
1 |
5 |
O-ring |
NBR |
1 |
6 |
O-ring |
NBR |
1 |
7 |
Camma |
Stainless steel |
1 |
8 |
Anello camma |
POM |
1 |
9 |
Anello sotto seeger -Spacer |
POM |
1 |
10 |
Rondella |
Stainless steel |
1 |
11 |
Seeger |
Steel |
1 |
12 |
Pistone |
Die cast aluminium |
2 |
13 |
O-ring |
NBR |
2 |
14 |
Anello antifrizione |
POM |
2 |
15 |
Pattino reggispinta |
POM |
2 [4] |
16 |
Dado di bloccaggio reg. |
Stainless steel |
2 |
17 |
Vite di regolazione |
Stainless steel |
2 |

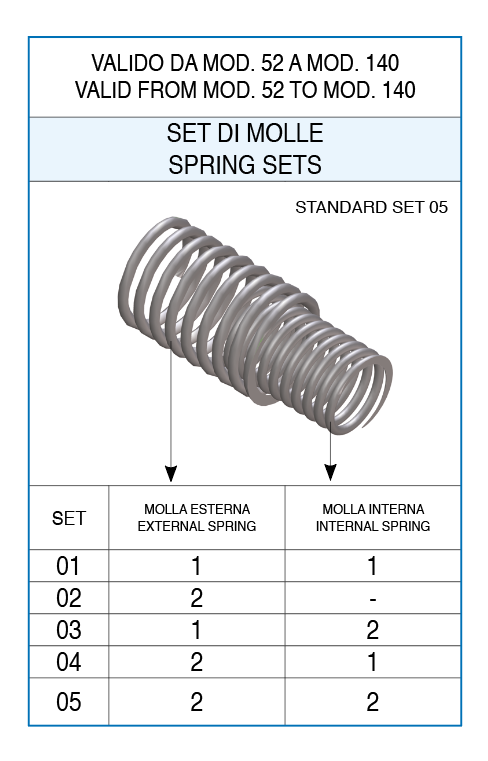

18 |
Molla esterna |
Steel |
- |
19 |
Molla centrale |
Steel |
- |
20 |
Molla interna |
Steel |
- |
21 |
Tappo sinistro |
Die cast aluminium |
1 |
22 |
Tappo destro |
Die cast aluminium |
1 |
23 |
Guarnizioni Tappi |
NBR |
2 |
24 |
O-ring |
NBR |
2 |
25 |
Vite di serraggio tappi |
Stainless steel |
8 |
26 |
Indicatore di posizione |
Gomma termoplastica TPE
Thermoplastic rubber TPE |
1 |
Tabella
CODICE |
FORATURA
DRILLING
ISO 5211 |
CH |
A |
B |
C |
D |
E |
F |
G |
H |
Ø I |
ØK |
L |
M |
N |
O |
P |
Q |
R |
S |
T
ISO 7/1 |
U |
ØV |
MOD. 63 |
F05 - F07 |
14 |
164 |
80,5 |
35,5 |
45 |
93 |
20 |
113 |
11 |
25 |
15 |
80 |
30 |
16 |
27,5 |
70 |
50 |
M6X8 |
M8X12 |
1/8” |
34,5 |
22 |
Note
** Serie rinforzata DIN 471-UNI 7436
[4] Vale solo per mod. 140-160-180-200-230
*** Solo per mod. 160-180- 200
** Solo quadro 45°
