| Posizione | Nome parte | Materiale | Trattamento | N.° pezzi |
|---|---|---|---|---|
| 1 | Corpo | Extruded aluminium | Ossidato duro | 1 |
| 2 | Pignone antiespulsione | Steel | Nichelato - Nickel plated | 1 |
| • 3 | O-ring | NBR/SILICONE/FKM | - | 1 |
| • 4 | Anello distanziale | POM/AMODEL/STANYL/PEEK | - | 1 |
| • 5 | O-ring | NBR/SILICONE/FKM | - | 1 |
| • 6 | O-ring | NBR/SILICONE/FKM | - | 1 |
| 7 | Camma | Stainless steel | - | 1 |
| 8 | Anello camma | POM/MINLON/PTFE/PEEK | - | 1 |
| • 9 | Anello sotto seeger | POM/MINLON/PTFE/PEEK | - | 1 |
| 10 | Rondella | Stainless steel | - | 1 |
| **11 | Seeger | Steel | Nichelato | 1 |
| 12 | Pistone | Die cast aluminium | - | 2 |
| • 13 | O-ring | NBR/SILICONE/FKM | - | 2 |
| • 14 | Anello antifrizione | POM/AMODEL/STANYL/PTFE/MINLON/PEEK | - | 2 |
| • 15 | Pattino reggispinta | POM-AMODEL-STANYL-DELRIN+MOS2/PEEK | - | 2 [4] |
| 16 | Dado di bloccaggio reg. | Stainless steel | - | 2 |
| 17 | Vite di regolazione | Stainless steel | - | 2 |

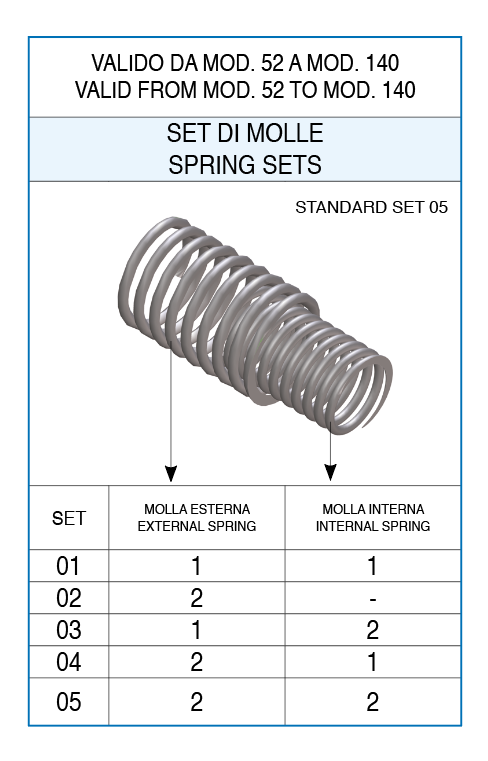

| 18 | Molla esterna | Steel | Verniciata | Vedi set molle |
| ***19 | Molla centrale | Steel | Verniciata | Vedi set molle |
| 20 | Molla interna | Steel | Verniciata | Vedi set molle |
| 21 | Tappo sinistro | Die cast aluminium | Verniciato | 1 |
| 22 | Tappo destro | Die cast aluminium | Verniciato | 1 |
| 23 | Guarnizioni Tappi | NBR/SANTOPRENE/SILICONE/FKM/ME0020-70 | - | 2 |
| 24 | O-ring | NBR/SILICONE/FKM | - | 2 |
| 25 | Vite di serraggio tappi | Stainless steel | - | 8 |
| 26 | Indicatore di posizione | Gomma termoplastica TPEThermoplastic rubber TPE | - | 1 |
• Paricolari soggetti ad usura.
** Serie rinforzata DIN 471-UNI 7436 [4] Vale solo per mod. 140-160-180-200-230
*** Solo per mod. 160-180- 200 ** Solo quadro 45°
| MOD | FORATURA DRILLING ISO 5211 | CH | A | B | C | D | E | F | G | H | Ø I | ØK | L | M | N | O | P | Q | R | S | T ISO 7/1 | U | øV |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

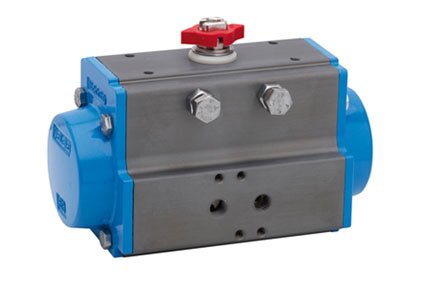

| MOD. 140 | F10 - F12 | 27 | 435 | 164 | 76,5 | 87,5 | 197 | 30 | 227 | 24 | 49 | 35 | 80/130 | 30 | 29 | 71 | 125 | 102 | M10X15 | M12X18 | 1/4” | 64 | 44 |
